A verificação da qualidade do aterramento das torres de linhas de transmissão de energia apresenta uma séria dificuldade em razão de todas elas estarem eletricamente interconectadas através dos cabos de guarda (para-raios) utilizados para proteger as linhas das descargas atmosféricas. Por causa desta interconexão, toda tentativa de medir a resistência de aterramento de uma torre usando um terrômetro convencional conduz a resultados errôneos pois está se medindo a resistência de aterramento de todas as torres em paralelo.

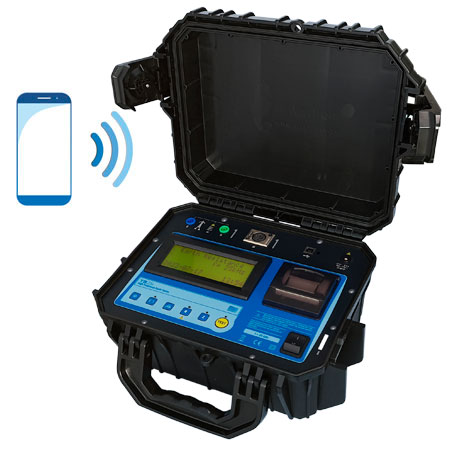

Para viabilizar este tipo de ensaio, de importância vital para garantir o transporte da energia elétrica sem interrupções, foi desenvolvido o medidor de resistência de aterramento por alta frequência MEGABRAS TM25t, instrumento adequado para a medição rápida, segura e confiável da resistência de aterramento de cada torre de uma linha de transmissão em funcionamento, sem a necessidade de desconectar o cabo guarda.

Seu princípio de funcionamento consiste na utilização de uma corrente de medida de alta frequência (25 kHz), para a qual a impedância indutiva do cabo de guarda - considerando um espaçamento padrão entre torres - é razoavelmente alta, o que permiti reduzir o efeito das outras torres adjacentes a aquela que está sendo medida. O equipamento mede somente a resistência de aterramento da torre sob estudo, incluindo a do pé de apoio da mesma. Os sistemas de aterramento extensos, como malhas, contrapesos, canos metálicos, etc., são medidos considerando-se somente o trecho mais próximo do ponto de conexão, de tal modo que o valor lido represente o comportamento frente a um sinal de impulso, semelhante à descarga atmosférica. Desta forma são obtidos os valores que melhor representam a capacidade do sistema para conduzir a terra às correntes do raio, de uma maneira mais eficaz que os valores obtidos com equipamentos convencionais de baixa frequência, mesmo com o cabo de guarda desconectado.

O TM25t é um equipamento robusto, fácil de transportar, resistente as exigentes características climáticas e geográficas das regiões tropicais, motivo pelo qual é qualificado como um excelente produto para os trabalhos de campo, nas condições ambientais mais rigorosas.

Acessórios inclusos

• 8 estacas de 50 cm
• 6 cabos de 2 m para interconexão das estacas auxiliares extras
• Extrator de estaca
• Cabo blindado de 70 m
• Cabo blindado extra de 50 m
• Cabo de 30 m, para extensão do cabo de corrente
• Cabo de 70 m, para conectar a estaca auxiliar de potencial
• Cabo de 50 m, extra para conectar a estaca auxiliar de potencial
• Adaptador de cabo blindado a estaca de corrente
• Fonte de alimentação
• Cabo para a conexão ao eletrodo incógnito
• Cabo USB
• Manual de operação
• Software Megalogg 3 (download)
• Aplicativo BlueLogg (download)
• Maleta para transporte dos acessórios
