La verificación de la calidad de la puesta a tierra (PAT) de las torres de líneas de transmisión de energía presenta una seria dificultad por estar todas eléctricamente interconectadas a través de los cables de guarda que actúan como pararrayos protegiendo las líneas de las descargas atmosféricas. Por la existencia de esta interconexión, cualquier intento de medir la resistencia de PAT de una torre individual utilizando un telurómetro convencional conduce a resultados erróneos ya que en verdad se está midiendo la resistencia de PAT de todas las torres en paralelo (o, más precisamente, su impedancia a baja frecuencia).

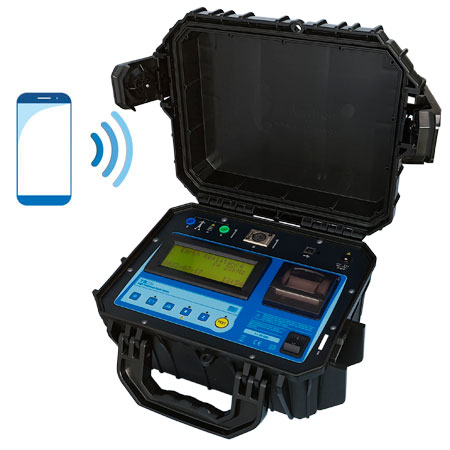

Para viabilizar este tipo de ensayo, de vital importancia para garantizar el transporte de la energía eléctrica sin interrupciones, se ha desarrollado el medidor de resistencia de puesta a tierra por alta frecuencia MEGABRAS TM25t, instrumento adecuado para la medición rápida, segura y confiable de la resistencia de puesta a tierra de cada torre de una línea de transmisión en funcionamiento, sin necesidad de desconectar el cable de guarda.

Su principio de funcionamiento consiste en el empleo de una corriente de medida de alta frecuencia (25 kHz), para la cual la impedancia inductiva del cable de guarda -considerando un vano de longitud típica- es razonablemente alta, lo que permite reducir el efecto de las otras torres adyacentes a la que se está midiendo. El equipo mide solamente la resistencia de puesta a tierra de la torre en estudio, incluyendo la del pié de apoyo de la misma. Los sistemas de PAT extensos, como mallas, cables enterrados, caños metálicos, etc., son medidos considerando solo el trecho más próximo al punto de conexión, de modo tal que el valor leído represente el comportamiento frente a una señal de impulso, semejante a la descarga atmosférica. De esta forma se obtienen valores que representan mejor la capacidad del sistema para conducir a tierra las corrientes del rayo que los que se obtienen con equipos convencionales de baja frecuencia, aun desconectando el cable de guarda.

El TM25t es un equipo robusto, fácil de transportar, resistente a las exigentes características climáticas y geográficas de las regiones tropicales y de la alta montaña, por lo que se califica como un producto de excelencia para los trabajos de campo, en las condiciones ambientales más rigurosas.

Accesorios

• 8 jabalinas de 50 cm de longitud de alma de acero con recubrimiento de cobre
• 6 cables de 2 m para interconexión de las jabalinas auxiliares extras
• Extractor de jabalina
• Cable blindado de 70 m
• Cable blindado extra de 50 m
• Cable de 30 m, para extensión del cable de corriente
• Cable de 70 m, para conectar la jabalina auxiliar de potencial
• Cable de 50 m, extra para conectar la jabalina auxiliar de potencial
• Adaptador de cable blindado a jabalina de corriente
• Fuente de alimentación
• Cable para la conexión al electrodo incógnita
• Cable USB
• Manual de operación
• Software MegaLogg 3 (download)
• App BlueLogg (download)
• Maleta para el transporte de los accesorios
